HARU – WDM12B-4ATT

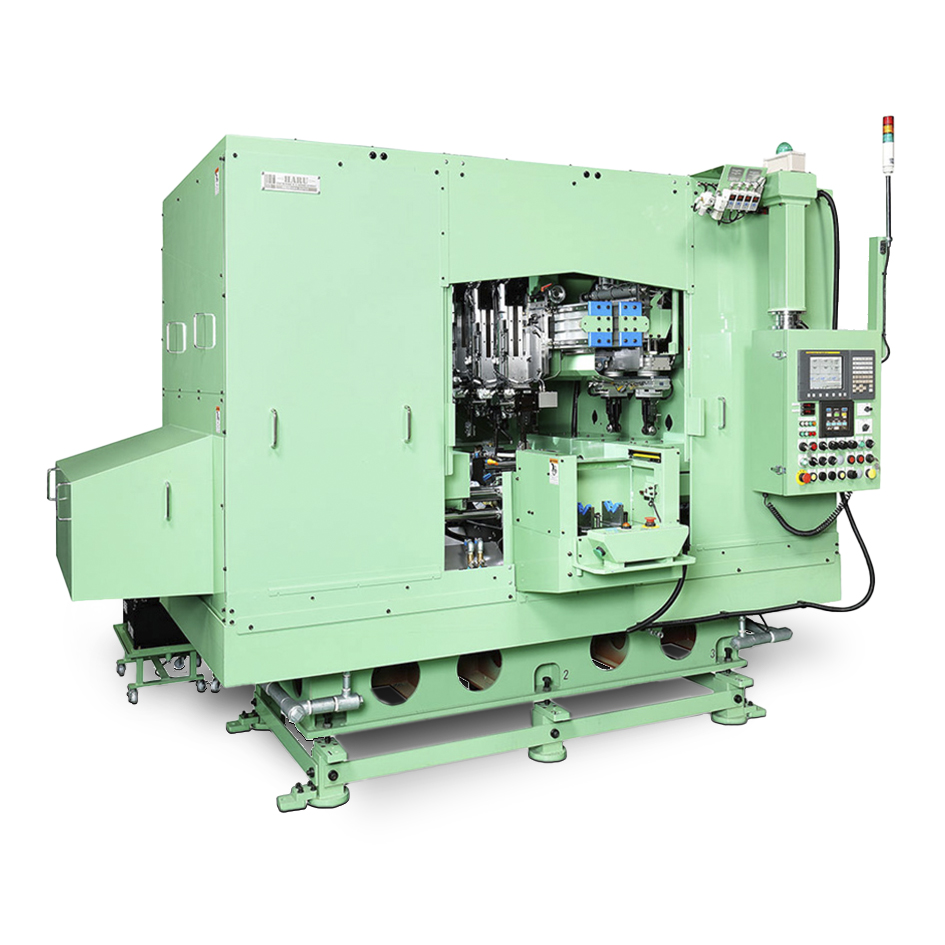

Máquina cortadora de caras y superficies esféricas diferenciales WDM12B-4ATT

4 husillos montados. Con esta máquina es posible procesar la esfera y los extremos del diferencial interno. Más rápido, más preciso y ahorra espacio. Compatible con varios diseños de líneas de fábrica.

Categories: , Marca:

Description

Máquina cortadora de caras y superficies esféricas diferenciales

4 husillos montados. Con esta máquina es posible procesar la esfera y los extremos del diferencial interno. Más rápido, más preciso y ahorra espacio. Compatible con varios diseños de líneas de fábrica.

Estructura de husillo deslizante de barra confiable

Estructura de barra deslizante sin guía LM ni guía de caja. Es resistente al desplazamiento térmico cronológico, mantiene alta durabilidad y resistencia a las vibraciones, y proporciona alta precisión. ¿Cp? 1,66 o superior como precisión integral del acabado del producto.

La corredera de barra tiene un área de presión más amplia que la corredera de caja. Esto significa que es eficaz en todas las direcciones, lo que conduce a una mayor rigidez y mayor durabilidad. La barra deslizante altamente confiable permanecerá operativa durante 15 a 20 años.

La carcasa izquierda avanza mediante presión hidráulica y mantiene la cortadora presionada contra la carcasa derecha a una presión constante. Los servos del lado R posicionan con precisión y realizan procesos de enclavamiento.

Equipado con cuatro recolectores de herramientas.

Tipo de transferencia Cargador de trabajo

Transportado a la máquina por dos recolectores superiores.

Excelentes características de la plantilla

El cambio rápido de etapa es posible gracias al intercambio de almohadilla en U y mandril.
El dispositivo de detección de asiento Air-zero U-pad de la pieza de trabajo.

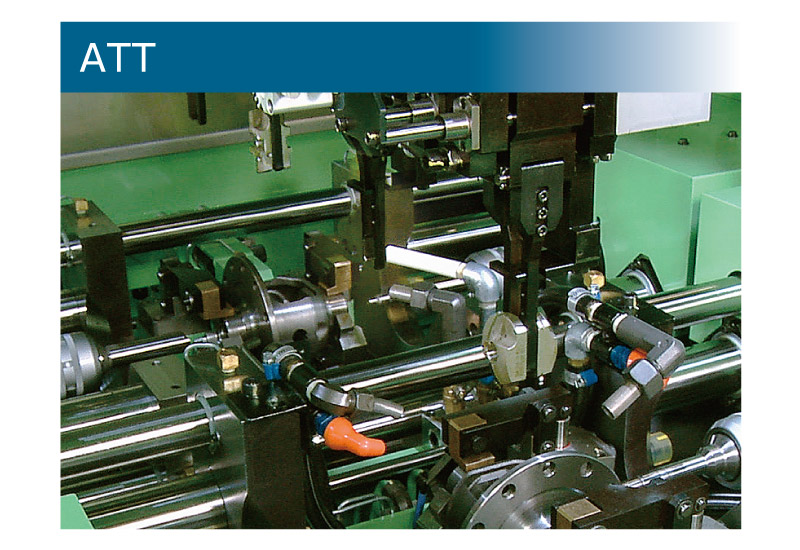

ATT (4 recolectores de herramientas)

Se pueden montar hasta 4 cortadores esféricos/de extremo para diferentes niveles de acabado.
La puerta trasera facilita el acceso desde atrás.

Mecanizado de alta velocidad, alta precisión y alta calidad

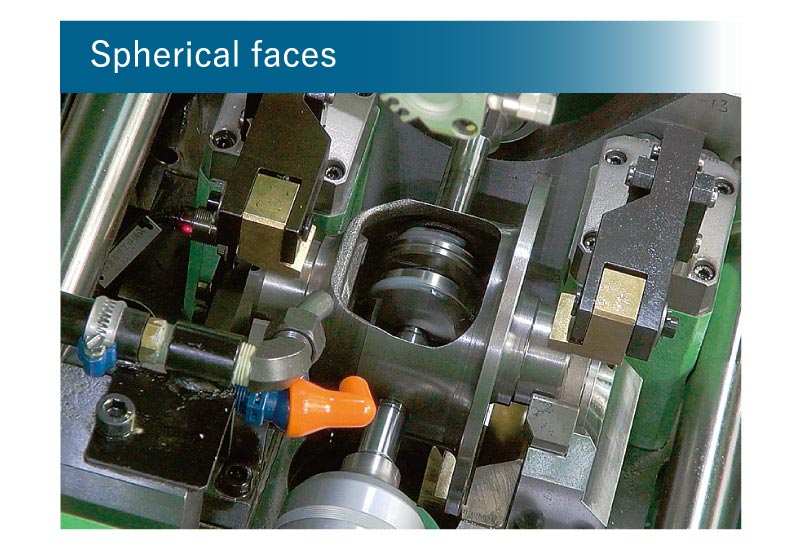

Procesamiento simultáneo NC de cara esférica/extremos mediante 4 husillos. Reduce la rugosidad de la superficie por el centro. Prevención de la salida de defectos mediante la detección de contaminación por polvo. Precisión de mecanizado garantizada por escala.

Alta tasa de utilización de equipos

El cambiador de paletas de trabajo permite la reserva de procesamiento para las siguientes piezas.

Additional information

NC-Control device

FANUC 35i

Motor del Husillo

1/3 4P 1.5KW

Velocidad máx. husillo

300-600 (rpm)

Dispositivo de parada de posición

Muesca mecánica

Dispositivo de alimentación de cortador de superficie esférica

Arriba/abajo: cilindro de aire

Almacenamiento de herramientas

Tipo de olla aleatoria
(16 herramientas)

Dispositivo de alimentación del cortador de superficie final

Eje U Fanuc B 4S 4000 0,75Kw

Cargador de trabajo de transferencia

Giro de 90° dos selectores – Arriba/abajo: cilindro de aire

Cambio de herramienta/selector

Eje V Fanuc B 4S 4000 0,75Kw
Eje W Fanuc B 8is 3000 1,2Kw

Medidas Maquina

3.090 mm (ancho) x 2.090 mm (profundidad)

Altura

2.200 mm (alto)

Peso

4.500 kg
